الميكروميتر: الموسوعة الشاملة لأداة القياس الأكثر دقة في العالم الهندسي

تخيل أنك مهندس في مصنع لصناعة محركات الطائرات، حيث يمكن لخطأ في القياس بمقدار عُشر ملليمتر أن يؤدي إلى كارثة جوية. هنا تبرز الحاجة الماسة إلى أداة تتجاوز قدرة المسطرة التقليدية، بل وحتى القدمة ذات الورنية. الميكروميتر، أو كما يعرف بالمليمتر الدقيق، ليس مجرد أداة قياس عادية؛ بل هو نتاج قرون من التطور العلمي والفيزيائي. يعاني العديد من طلاب الصف العاشر والحادي عشر من صعوبة في فهم آلية عمل هذا الجهاز المعقد وتداخل تدريجاته، مما يولد حاجزاً بينهم وبين الدقة المطلوبة في المختبرات والورش. في هذا المقال، سنقوم بتفكيك هذا الجهاز الأسطوري، لنشرح كيف يمكن لمسمار ملولب بسيط أن يتحول إلى أداة تقيس سماكة شعرة الإنسان بدقة مذهلة، وسنأخذك في رحلة من التاريخ إلى التطبيق العملي، محولين الألم الناتج عن غموض التدريجات إلى متعة في الإتقان الهندسي.

الخطأ المسموح به في الميكروميتر الرقمي الحديث لا يتجاوز 0.002 ملم.

التاريخ والنشأة وتطور مفهوم القياس الدقيق

بدأت رحلة الميكروميتر في القرن السابع عشر عندما اخترع عالم الفلك ‘ويليام غاسكوين’ أول أداة تعتمد على البرغي لقياس المسافات بين النجوم. ولكن التحول الجذري حدث في منتصف القرن التاسع عشر على يد ‘جان بالمر’ الذي صمم أول ميكروميتر محمول باليد يشبه الذي نستخدمه اليوم. منذ ذلك الحين، انتقل الميكروميتر من مجرد أداة مخبرية إلى ضرورة حتمية في الثورة الصناعية، حيث سمح بتبادل قطع الغيار بين الآلات نظراً لتوحيد دقة القياس.

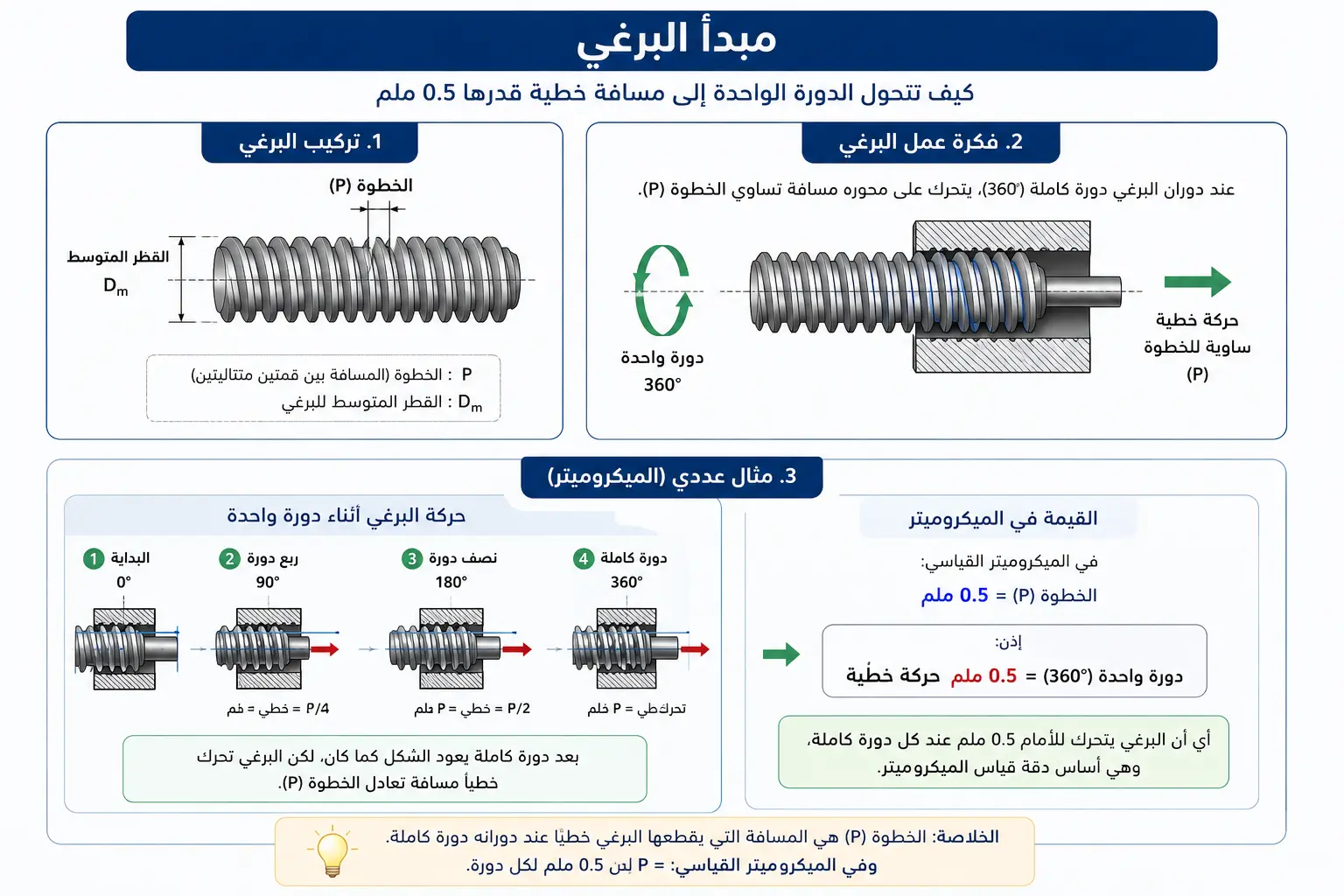

الفيزياء الكامنة وراء العمل (مبدأ البرغي)

يعتمد الميكروميتر على مبدأ فيزيائي بسيط ولكنه عبقري: تحويل الحركة الدورانية إلى حركة خطية. عندما تدير أسطوانة الميكروميتر دورة كاملة، يتقدم المسمار مسافة تساوي ‘خطوة البرغي’ (Pitch). في معظم الميكرومترات المترية، تكون الخطوة هي 0.5 ملم. هذا يعني أن تقسيم الدائرة الواحدة إلى 50 جزئاً يسمح لنا بقياس حركة خطية بمقدار 0.01 ملم فقط لكل جزء. هذا ‘التكبير الميكانيكي’ هو ما يمنح الميكروميتر تفوقه.

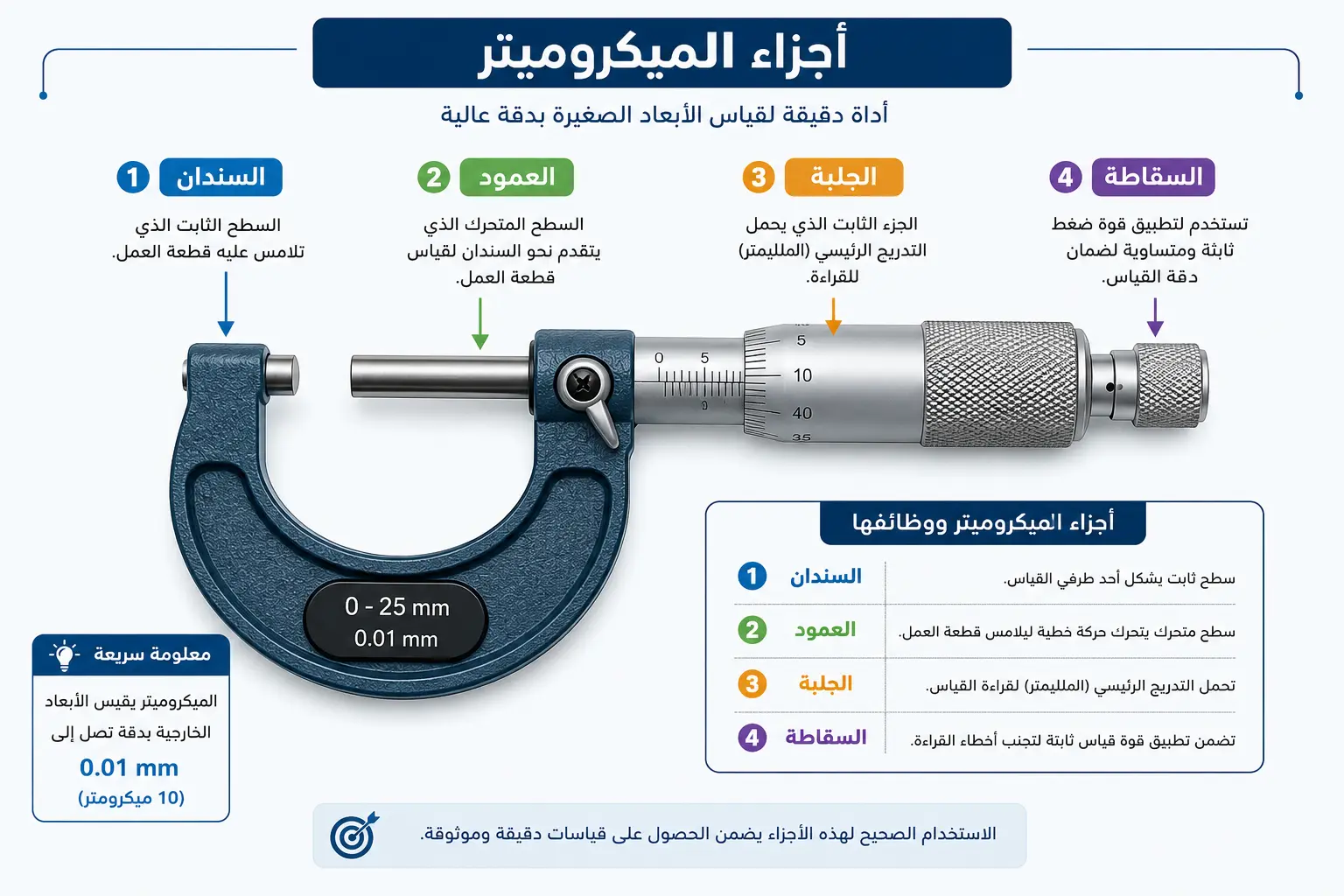

التشريح التفصيلي لأجزاء الميكروميتر

يتكون الميكروميتر من أجزاء حيوية تعمل بتناغم تام:

1. الإطار (Frame): يكون على شكل حرف U، وهو مصمم ليكون ثقيلاً وقوياً لمقاومة أي انحناء أو تمدد حراري.

2. السندان (Anvil): هو الجزء الثابت الذي يستند عليه الجسم المراد قياسه.

3. عمود القياس (Spindle): الجزء المتحرك الذي يضغط على الجسم.

4. جلبة التدريج الطولي (Sleeve/Barrel): تحتوي على التدريج الرئيسي بالمليمترات وأنصاف المليمترات.

5. الجلبة الدوارة (Thimble): تحتوي على التدريج الدائري الذي يحدد أجزاء المئة من المليمتر.

6. سقاطة التوقف (Ratchet Stop): أهم جزء لضمان دقة القياس؛ فهي تمنع الضغط الزائد على الجسم وتضمن تكرار نفس قوة القياس في كل مرة.

7. قفل القياس (Lock Nut): لتثبيت القياس وقراءته بعيداً عن الجسم.

أنواع الميكرومترات واستخداماتها المتعددة

لا يوجد ميكروميتر واحد لكل المهام، بل هناك عائلة منها:

– الميكروميتر الخارجي (Outside Micrometer): لقياس الأقطار الخارجية والسماكات.

– الميكروميتر الداخلي (Inside Micrometer): لقياس أقطار الثقوب والمواسير من الداخل.

– ميكروميتر الأعماق (Depth Micrometer): لقياس عمق الثقوب والفجوات.

– الميكروميتر الرقمي (Digital Micrometer): يسهل القراءة ويقلل من الخطأ البشري بفضل شاشة LCD.

دليل خطوة بخطوة للقياس الصحيح

للحصول على قياس دقيق، اتبع بروتوكول القياس التالي:

1. تنظيف السطح: امسح السندان وعمود القياس بقطعة قماش نظيفة لإزالة أي زيت أو غبار.

2. التحقق من الصفر: اغلق الميكروميتر برفق وتأكد من تطابق خط الصفر في الجلبة الدوارة مع الخط المرجعي.

3. وضع الجسم: ضع القطعة بين السندان والعمود.

4. التدوير الحذر: أدر الجلبة الدوارة حتى تقترب من الجسم، ثم استخدم ‘سقاطة التوقف’ حتى تسمع صوت طقطقة (3 مرات).

5. القراءة: سجل القيمة من التدريج الطولي ثم أضف إليها قيمة التدريج الدائري.

تحليل الأخطاء والخطأ الصفري (Zero Error)

يعد الخطأ الصفري من أكبر تحديات الطلبة. إذا لم يتطابق الصفران عند إغلاق الجهاز، فهناك ‘خطأ صفري’. إذا كان الصفر الدوار يتجاوز الخط المرجعي، فهو خطأ سالب (يجب إضافته للنتيجة النهائية)، وإذا لم يصل إليه، فهو خطأ موجب (يجب طرحه من النتيجة النهائية). إتقان هذه الحسابات هو ما يفرق بين الطالب المبتدئ والمهندس المحترف.

صيانة الأداة وإطالة عمرها الافتراضي

الميكروميتر أداة حساسة جداً. يجب عدم تخزينه والفكين متلامسين تماماً (اترك فجوة صغيرة لتجنب التمدد). كما يجب تزييته بزيت خاص لمنع الصدأ، وتجنب سقوطه تماماً لأن أي انحناء بسيط في الإطار يجعل الجهاز عديم القيمة.

تطبيقات عملية في الحياة الواقعية

يستخدم الميكروميتر في تصنيع صمامات محركات السيارات، حيث يجب أن يكون الخلوص بين الصمام والمحرك دقيقاً جداً للسماح بالتمدد الحراري. كما يستخدم في صناعة الورق لقياس سماكة الصفحات، وفي الصناعات الإلكترونية لقياس سماكة الرقائق السيليكونية.

مقارنة بين الميكروميتر والقدمة ذات الورنية

بينما تتميز القدمة بالسرعة والقدرة على قياس أبعاد كبيرة، يتفوق الميكروميتر في ‘الدقة والاتساق’. القدمة تعتمد على نظر العين لتقسيم المسافة، أما الميكروميتر فيعتمد على آلية ميكانيكية دقيقة (البرغي)، مما يجعله أدق بعشر مرات على الأقل من القدمة التقليدية.

مستقبل القياس الدقيق في عصر النانو

مع دخولنا عصر تكنولوجيا النانو، بدأت تظهر ميكرومترات ليزرية وبصرية تعتمد على تداخل الموجات الضوئية بدلاً من البراغي الميكانيكية، مما يفتح آفاقاً جديدة لقياس أبعاد أصغر من الطول الموجي للضوء نفسه، لكن يظل الميكروميتر الميكانيكي هو الأداة التعليمية والصناعية الأساسية لمتانته وموثوقيته.

 يظل الميكروميتر رمزاً للدقة الهندسية والبراعة البشرية. إن فهمك لأجزاء هذا الجهاز وطريقة استخدامه ليس مجرد مهارة أكاديمية مطلوبة في المنهج الدراسي للصف العاشر والحادي عشر، بل هو مفتاحك لدخول عالم التصنيع المتقدم والهندسة الدقيقة. تذكر دائماً أن القوة في القياس لا تعني الضغط بقوة، بل تعني الحساسية والدقة والالتزام بالمعايير الفيزيائية. إن إتقانك للميكروميتر هو الخطوة الأولى لتكون مهندساً يشار إليه بالبنان، حيث لا مجال للصدفة، وحيث كل ميكرون له قيمته وحسابه. استثمر في ممارسة القياس، وتعامل مع أداوتك باحترام، وستجد أن عالم العلوم أصبح أكثر وضوحاً ودقة بين يديك.

المصادر والمراجع العلمية

• Holman, J. P. (2011). Experimental Methods for Engineers. McGraw-Hill Education.
• Mitutoyo Corporation. (2020). Precision Measuring Instruments Catalog and Guide.
• Doiron, T., & Beers, J. (2014). The Gauge Block Handbook. NIST Academic Press.
• Kennedy, C. W. (1987). Inspection and Gaging. Industrial Press Inc.
• Standard ISO 3611:2010 – Geometrical product specifications (GPS) — Dimensional measuring equipment.
