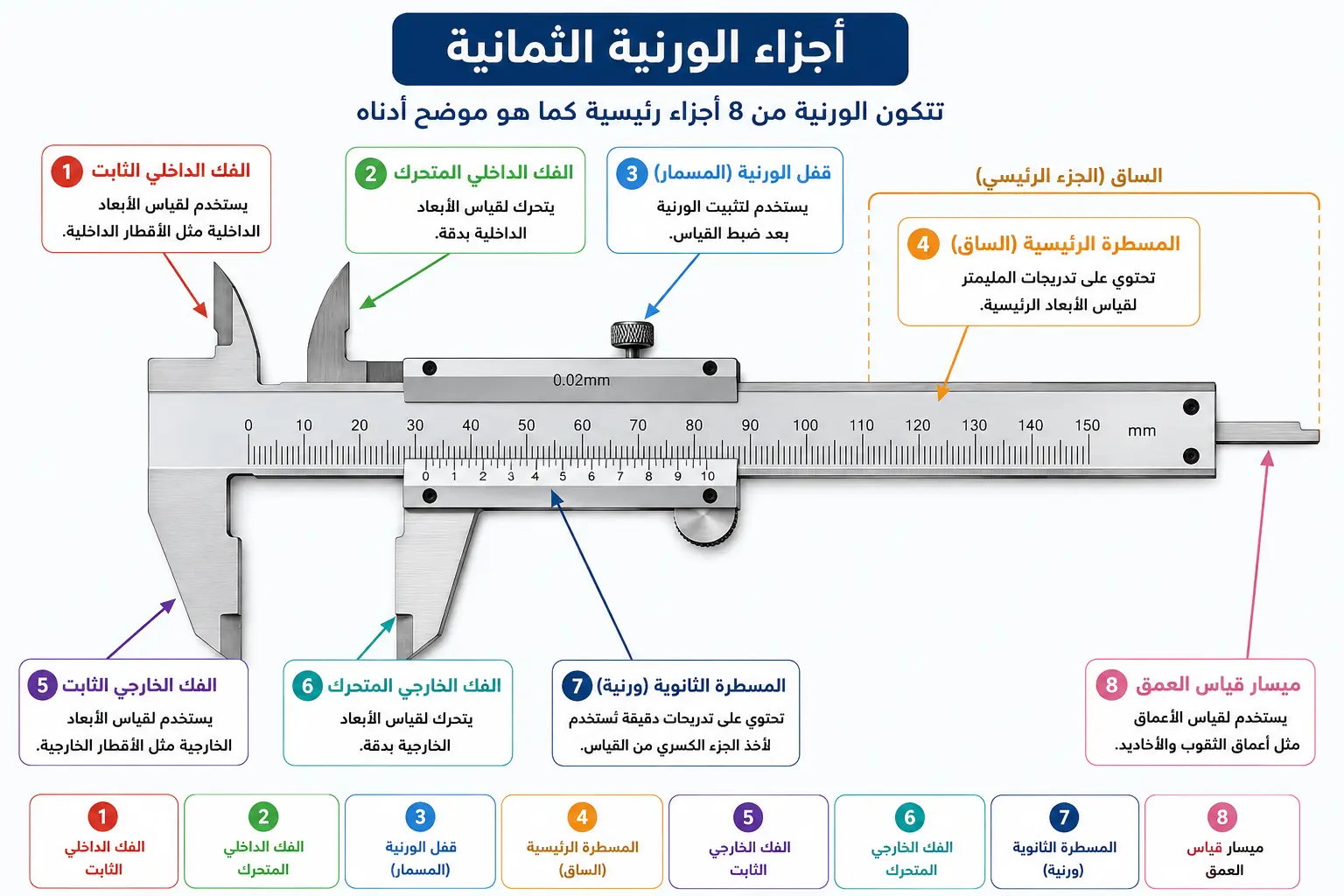

التشريح التفصيلي لأجزاء الورنية

تتكون الورنية من عدة أجزاء متكاملة، كل منها يؤدي وظيفة حيوية:

1. الفكوك الثابتة والمتحركة للقياس الخارجي: وهي الأجزاء الكبيرة التي تحيط بالجسم المراد قياس طوله أو قطره الخارجي

. 2. الفكوك العلوية للقياس الداخلي: تُستخدم لقياس الأقطار الداخلية للأنابيب أو الفجوات، وتتميز بكونها رقيقة لتناسب المساحات الضيقة.

3. ساق قياس الأعماق: قضيب رفيع يخرج من خلف الورنية عند تحريك الفك، ويُستخدم لقياس عمق الثقوب التي لا تصل إليها الفكوك.

4. المسطرة الرئيسية (Main Scale): مرقمة بالمليمترات (وفي بعض الأحيان بالبوصة) وهي ثابتة لا تتحرك.

5. مقياس الورنية (Vernier Scale): هو الجزء المنزلق الذي يحتوي على التقسيمات الدقيقة التي تحدد ‘الحساسية’.

6. برغي التثبيت (Locking Screw): يُستخدم لتثبيت الفكوك على وضعية معينة لنقل القياس أو تدوينه دون خوف من انزلاق الورنية.

المبدأ الرياضي وحساب الدقة (Least Count)

أهم مفهوم يجب أن يفهمه طالب الصف العاشر هو ‘أصغر قراءة’ للورنية. يتم حسابها من خلال القانون: (قيمة أصغر قسم على المسطرة الرئيسية) – (قيمة أصغر قسم على مقياس الورنية). فمثلاً، إذا كان لدينا 49 قسماً على المسطرة الرئيسية تقابل 50 قسماً على الورنية، فإن الدقة تكون: 1 ملم / 50 = 0.02 ملم. هذا يعني أن الورنية قادرة على تمييز فرق طول قدره 0.02 ملم، وهو ما لا تراه العين المجردة على مسطرة عادية.

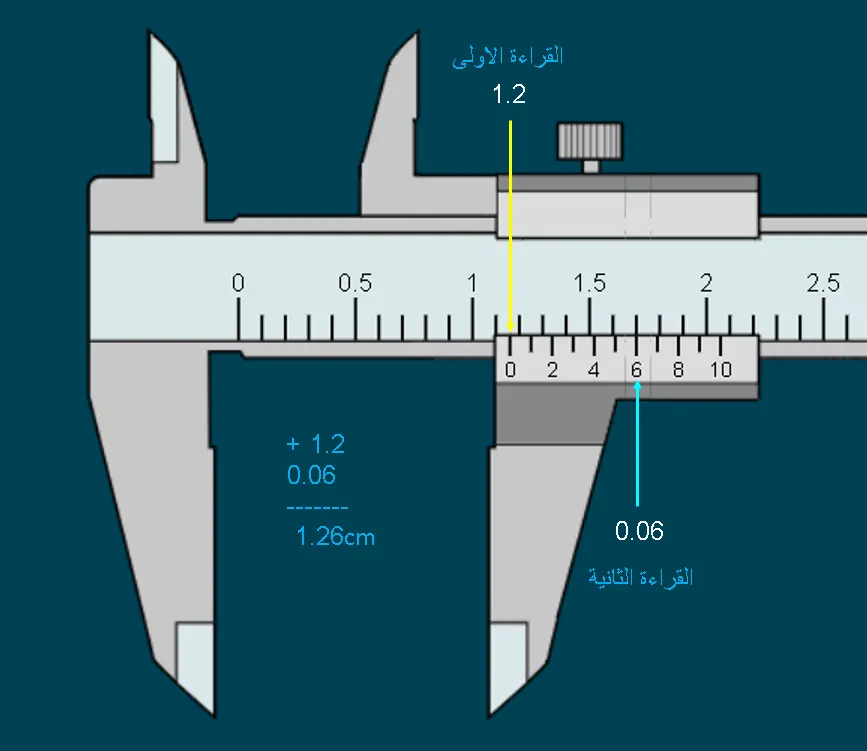

خطوات القياس المنهجية (دليل خطوة بخطوة)

للحصول على قياس دقيق، اتبع الخوارزمية التالية:

أولاً: التحقق من الصفر. أغلق الفكوك تماماً وتأكد من تطابق صفر الورنية مع صفر المسطرة الرئيسية. إذا لم يتطابقا، فأنت أمام ‘خطأ صفري’.

ثانياً: وضع الجسم. ضع الجسم بين الفكوك برفق دون ضغط زائد قد يؤدي لثني الفكوك أو انضغاط الجسم

. ثالثاً: قراءة المسطرة الرئيسية. انظر إلى الصفر الخاص بالورنية، وشاهد الرقم الذي تجاوزه على المسطرة الرئيسية (مثلاً تجاوز 25 ملم، فنكتب القيمة 25.00).

رابعاً: قراءة الورنية. ابحث عن أول خط على ‘مقياس الورنية’ ينطبق تماماً وبخط مستقيم مع أي خط على المسطرة الرئيسية. لنفترض أنه الخط رقم 7، وكانت دقة الورنية 0.02 ملم، فإن القيمة هي 7 * 0.02 = 0.14 ملم.

خامساً: النتيجة النهائية. القيمة الإجمالية = قراءة الرئيسية + قراءة الورنية = 25 + 0.14 = 25.14 ملم.

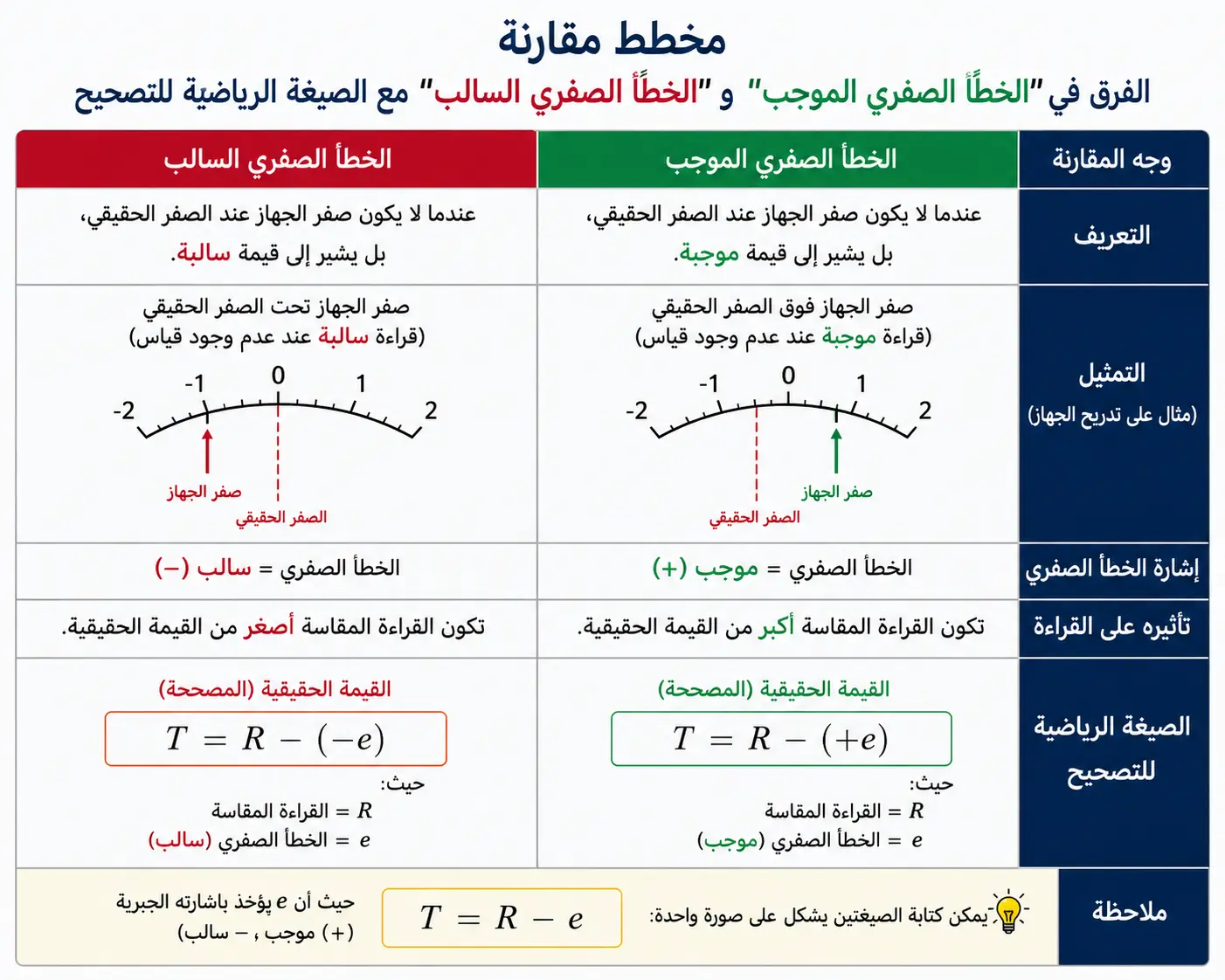

معضلة الخطأ الصفري (Zero Error) وكيفية معالجتها

الخطأ الصفري هو عدو الدقة الأول. ينقسم إلى نوعين:

1.  الموجب: يحدث عندما يكون صفر الورنية على ‘يمين’ صفر المسطرة الرئيسية عند إغلاق الفكوك. في هذه الحالة، تكون القراءة المسجلة دائماً ‘أكبر’ من القيمة الحقيقية. العلاج: (القيمة الحقيقية = القراءة المسجلة – قيمة الخطأ الصفري).

2.  السالب:حيث يكون صفر الورنية على ‘يسار’ صفر المسطرة الرئيسية. هنا تكون القراءات ‘أصغر’ من الواقع. العلاج: (القيمة الحقيقية = القراءة المسجلة + قيمة الخطأ الصفري). من الضروري تنظيف الفكوك جيداً قبل الفحص، لأن ذرة غبار واحدة قد تتسبب في خطأ صفري موجب.

أنواع الورنيات وتطورها التكنولوجي

لم تعد الورنية محصورة في الشكل اليدوي التقليدي. لدينا اليوم:

– الورنية ذات القرص (Dial Caliper): تستخدم تروساً وعقرباً يشبه الساعة لتسهيل القراءة وتجنب أخطاء النظر.

– الورنية الرقمية (Digital Caliper): الأكثر انتشاراً حالياً، حيث تظهر القراءة على شاشة LCD بلمسة زر، وتسمح بالتحويل الفوري بين الملم والبوصة، وتصفير القراءة في أي وضعية. رغم سهولة النوع الرقمي، يظل تعلم الورنية اليدوية أساساً علمياً لا غنى عنه لفهم فيزياء القياس.

الورنية في حياتنا

تعد الورنية العمود الفقري للعديد من الصناعات الكبرى. ففي المجال الطبي، تُستخدم لقياس أبعاد العظام والأدوات الجراحية بدقة عالية. كما تعتمد عليها صناعة السيارات في قياس تآكل أقراص الفرامل وأقطار الصمامات. بالإضافة إلى ذلك، يستعين بها النجارون في الأعمال الدقيقة لضبط الفراغات في الأثاث الفاخر. وأخيرًا، تحتل الورنية مكانة مهمة في صناعة الساعات، حيث تُستخدم النسخ المصغرة منها لضبط التروس المتناهية الصغر بكفاءة ودقة.

نصائح ذهبية للحفاظ على دقة الأداة

1. تجنب السقوط: الورنية أداة حساسة، وأي سقطة قد تؤدي إلى انحناء ‘ساق الأعماق’ أو تضرر الفكوك.

2. التزييت: امسح الورنية بقطعة قماش مبللة بزيت خفيف لمنع الصدأ، خاصة إذا كانت مصنوعة من الفولاذ الكربوني.

3. التخزين: احفظها دائماً في علبتها المبطنة، واترك الفكوك مفتوحة قليلاً (1-2 ملم) لتجنب الإجهاد المعدني الناتج عن التغيرات الحرارية.

4. لا تقم بالقياس أثناء الدوران: لا تحاول أبداً قياس قطعة وهي تدور على مخرطة؛ فهذا خطر على سلامتك ويدمر حواف القياس في الورنية.

 يظهر لنا أن الورنية ليست مجرد مسطرة متطورة، بل هي تجسيد للذكاء البشري في تطويع الرياضيات لخدمة الدقة الصناعية. إن فهمك لأجزاء الورنية، وقدرتك على حساب دقتها، ومعالجتك للأخطاء الصفرية، يضعك على أول طريق الاحتراف الهندي والفيزيائي. بالنسبة لطالب الصف العاشر، فإن إتقان هذه الأداة يفتح آفاقاً واسعة لفهم مبادئ القياس والارتياب، وهي مهارات سترافقه في أي مسار علمي أو تقني يختاره. تذكر دائماً أن الدقة ليست مجرد رقم، بل هي ثقافة وأمانة مهنية تبدأ من كيفية إمساكك بالورنية وتنتهي بكيفية تفسيرك للنتائج. استمر في التدريب، فالعين تتدرب على الرصد كما يتدرب العقل على التحليل

المصادر والمراجع العلمية

Mitutoyo Calibration Guide for Precision Measuring Instruments.

ISO 13385-1:2019 – Geometrical product specifications (GPS) — Dimensional measuring equipment.

Pierre Vernier’s Original Manuscripts
