مبادئ رسم المتجهات في الفيزياء والتقنيات، والتطبيقات الواقعية

تخيل أنك بمنتصف بحر هائج، وتتساءل لماذا تنحرف سفينتك نحو الشمال الشرقي بينما تشير محركاتها شمالاً؟ وكيف يضمن المهندسون صمود الناطحات أمام الرياح؟ الإجابة تكمن في قوى خفية لا تُفهم بالأرقام الصماء؛ هنا يبرز “المتجه” كأداة حتمية. في الفيزياء، لا تكفي المقادير القياسية كالكتلة والزمن لوصف الواقع، بل نحتاج لمعرفة “إلى أين” تتجه القوة. يمثل رسم المتجهات الجسر الواصل بين النظرية والواقع. يبدأ الإخفاق عندما يتعامل المهندس مع القوى كقيم عددية فقط، فيفشل بالتنبؤ بمسار المقذوف أو استقرار البناء. الحل يكمن بإتقان فن وعلم رسم المتجهات؛ تلك اللغة البصرية التي تحول القوى لخطوط دقيقة تسمح بجمعها وتحليلها. سيسبر هذا المقال أغوار هذا العلم، من رسم السهم المنفرد إلى أعقد طرق التركيب الهندسي، ليوفر رؤية شاملة تتجاوز الكتب التقليدية.

90% من قوانين ميكانيكا نيوتن تعتمد بشكل أساسي على تحليل المتجهات لفهم التوازن والحركة.

ماهية المتجه

: ما وراء السهم في الفيزياء، المتجه (Vector) هو كائن رياضي يتحدد بمقدار (Magnitude) واتجاه (Direction). على عكس المقادير القياسية (Scalars) مثل درجة الحرارة التي نكتفي فيها بقول ’20 درجة’، فإن المتجه يتطلب تحديداً أدق. فمثلاً، القوة هي متجه؛ إذ لا يكفي أن نقول إننا دفعنا صندوقاً بقوة 50 نيوتن، بل يجب أن نحدد هل كان الدفع للأمام، للأعلى، أم بزاوية مائلة؟ هذا التحديد هو ما يمنح الفيزياء قدرتها التنبؤية.

التشريح الهندسي للمتجه المنفرد

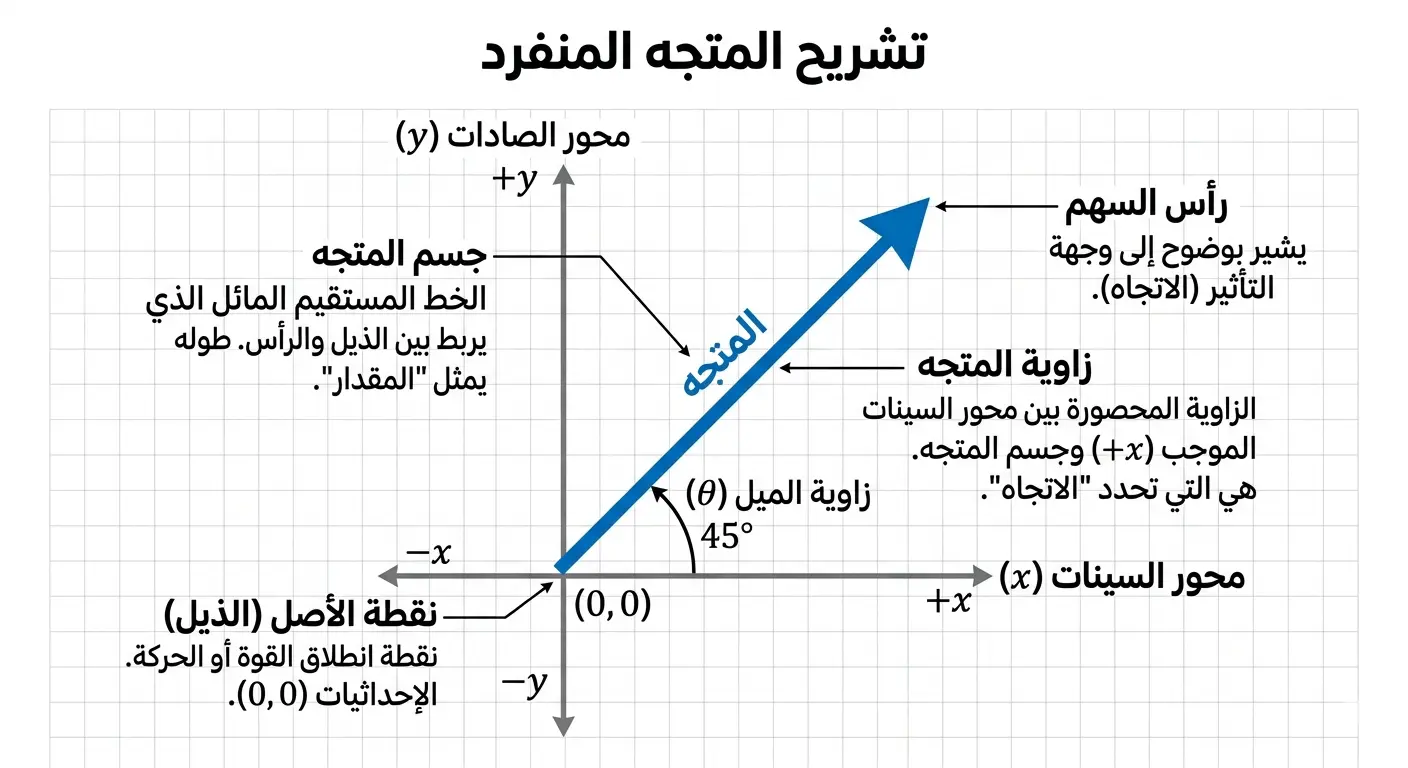

 عندما نبدأ برسم متجه واحد، فإننا نقوم بعملية ‘نمذجة’. يتكون المتجه مرسوماً من ثلاثة أجزاء رئيسية: – **نقطة الأصل (Tail):** وهي النقطة التي يبدأ منها تأثير الكمية الفيزيائية، مثل نقطة تلامس اليد مع الصندوق. – **السهم (Head):** الذي يشير إلى اتجاه التأثير. – **الطول:** الذي يمثل مقدار الكمية بناءً على مقياس رسم محدد. رسم المتجه المنفرد يتطلب دقة عالية؛ فإذا أردنا تمثيل سرعة سيارة تتحرك بسرعة 100 كم/ساعة باتجاه الشرق، يجب أولاً اختيار مقياس رسم مناسب (مثلاً: كل 1 سم يمثل 20 كم/ساعة). بالتالي، سنرسم سهماً بطول 5 سم يشير تماماً إلى جهة اليمين (الشرق) باستخدام المنقلة والمسطرة.

فلسفة تركيب المتجهات (الجمع الاتجاهي)

 في الواقع، نادراً ما يخضع الجسم لقوة واحدة. تخيل قارباً يعبر نهراً؛ هناك قوة المحرك تدفعه للأمام، وقوة تيار الماء تدفعه جانبياً. هنا نحتاج لعملية ‘التركيب’ لإيجاد ‘المتجه المحصل’ (Resultant). الجمع هنا ليس جمعاً جبرياً بسيطاً (5+5 لا تساوي دائماً 10)، بل هو جمع هندسي يعتمد على الزوايا

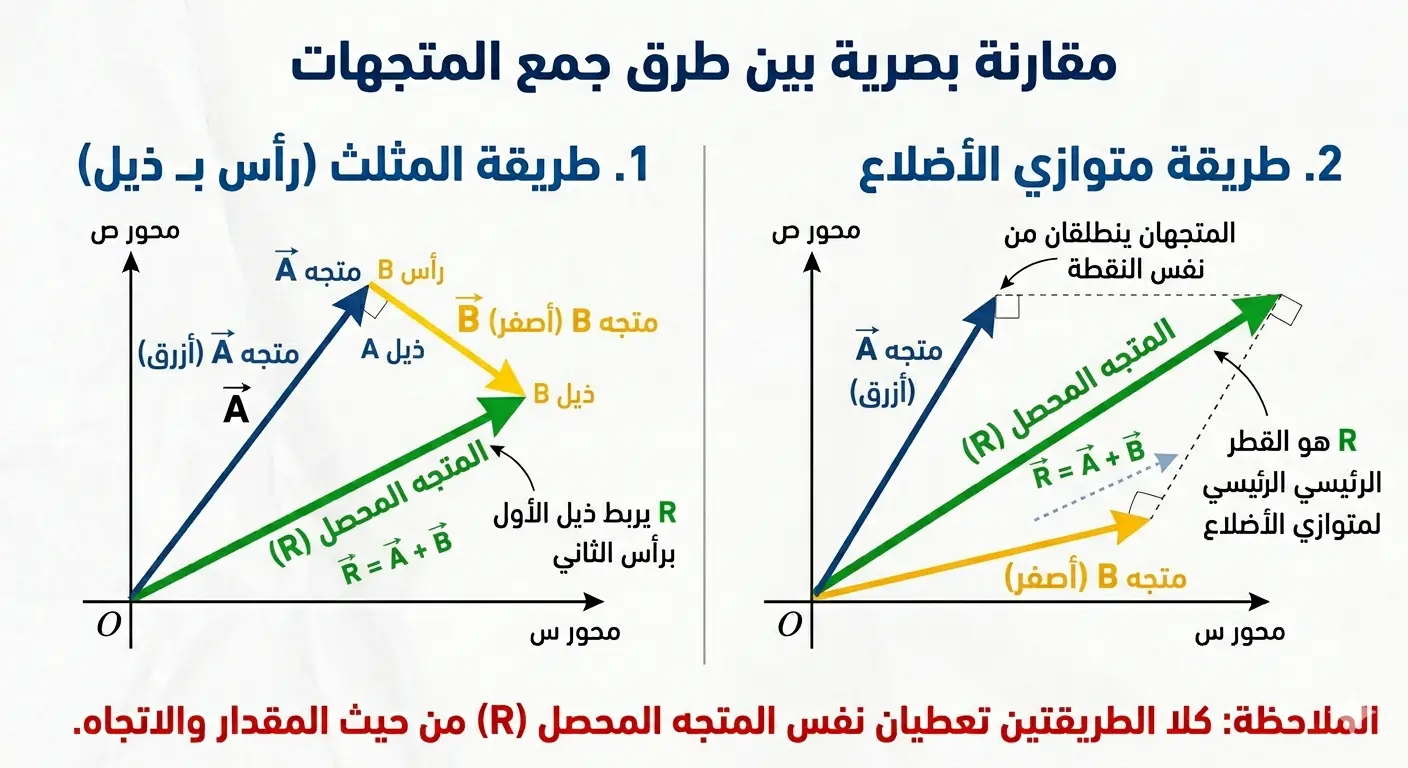

آلية رسم المتجهات بطريقة المثلث (رأس بـ ذيل)

 تعد طريقة المثلث (Triangle Method) الطريقة الأكثر بديهية لجمع متجهين. تتبع هذه الطريقة تسلسلاً زمنياً أو منطقياً للإزاحات: 1. ارسم المتجه الأول (A) بدقة من نقطة الأصل. 2. من ‘رأس’ المتجه الأول، ابدأ برسم ‘ذيل’ المتجه الثاني (B) مع الحفاظ على اتجاهه ومقداره. 3. المتجه المحصل (R) هو السهم الذي ينطلق من ذيل المتجه الأول وينتهي عند رأس المتجه الثاني. هذه الطريقة مثالية لتمثيل الإزاحات المتتالية، حيث تعبر عن الرحلة من البداية الفعلية إلى النهاية النهائية.

طريقة متوازي الأضلاع:

 رؤية القوى المتزامنة عندما تؤثر قوتان على نقطة واحدة في نفس اللحظة (مثل حبلين يشدان ثقلاً)، تكون طريقة متوازي الأضلاع (Parallelogram Method) هي الأنسب: 1. ارسم المتجهين (A و B) بحيث ينطلقان من نفس نقطة الأصل. 2. قم برسم خطين منقطين موازيين للمتجهين ليكتمال شكل متوازي الأضلاع. 3. المحصلة (R) هي القطر الذي ينطلق من نقطة الأصل المشتركة إلى الزاوية المقابلة. هذه الطريقة تبرز بوضوح كيف تتقاسم القوى التأثير على الجسم في آن واحد، وهي المفضلة في تحليل الاتزان الساكن.

 التطبيقات الواقعية:

الهندسة الإنشائية وتحليل الجسور

 تعتمد الجسور المعلقة على شبكة معقدة من المتجهات. كل كابل في الجسر يمثل متجهاً لقوة شد. يقوم المهندسون برسم هذه المتجهات للتأكد من أن المحصلة النهائية للقوى عند نقاط الارتكاز تتجه رأسياً نحو الأرض، مما يضمن استقرار المنشأة وعدم انهيارها تحت الأحمال الديناميكية (السيارات، الرياح).

المتجهات في الميكانيكا الحيوية والرياضة

 عندما يقذف لاعب كرة سلة الكرة، فإنه يمنحها متجهاً ابتدائياً للسرعة. هذا المتجه يتحلل إلى مركبتين (أفقية ورأسية). فهم رسم وتحليل هذه المتجهات يساعد المدربين في تحليل ‘زاوية الإطلاق’ المثالية لتحقيق أكبر مدى أو دقة، وهو علم قائم بذاته يستخدم تقنيات تصوير الحركة لتحويل حركة اللاعب إلى متجهات مرسومة

الملاحة الجوية والبحرية في الطيران

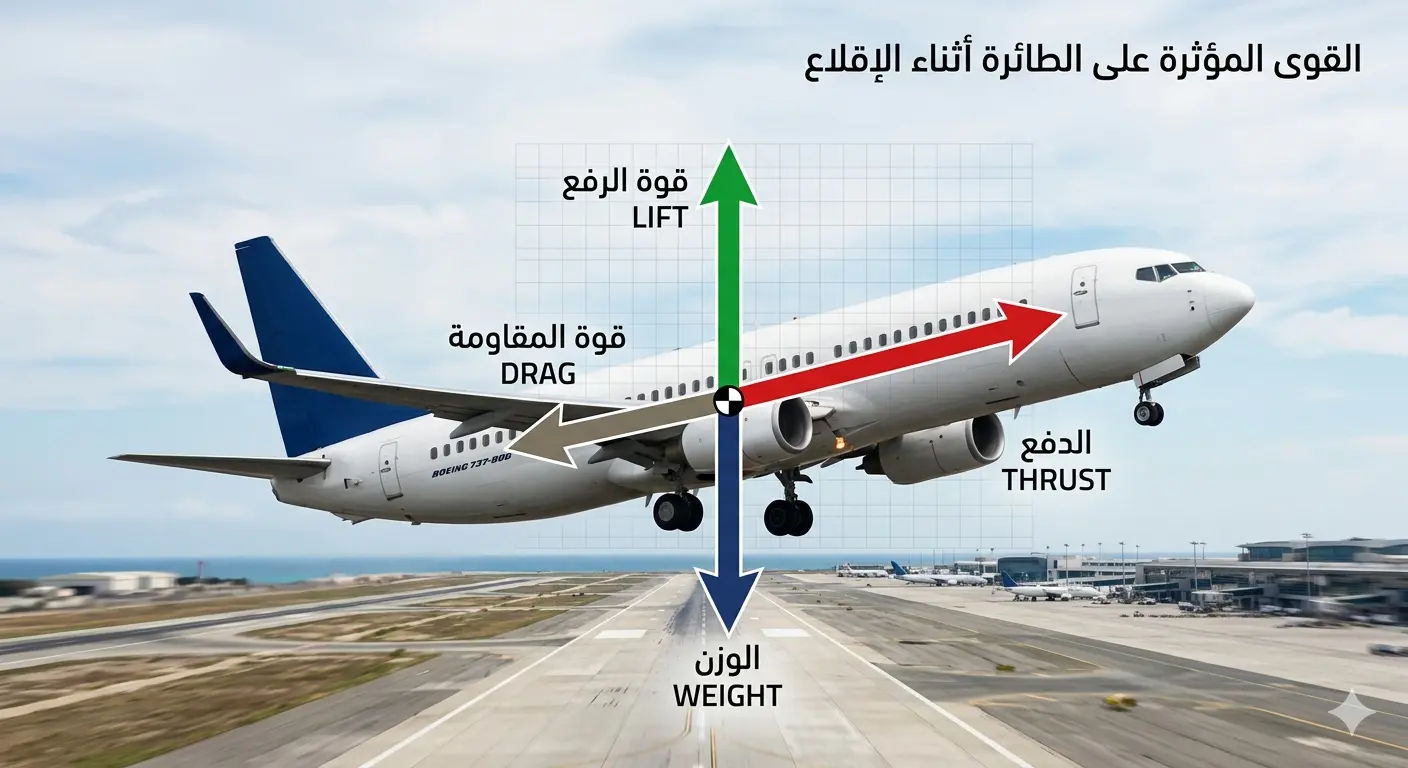

 يواجه الطيار ما يسمى ‘مثلث السرعة’. المتجه الأول هو سرعة الطائرة بالنسبة للهواء، والمتجه الثاني هو سرعة الرياح. المحصلة هي سرعة الطائرة بالنسبة للأرض. بدون رسم وتحليل هذه المتجهات، قد تنحرف الطائرة مئات الكيلومترات عن مسارها. يستخدم الملاحون أدوات ميكانيكية أو برمجية تقوم برسم هذه المتجهات لحظياً لضمان الوصول الآمن.

 الأخطاء الشائعة في رسم المتجهات

 من أكثر الأخطاء شيوعاً هو إهمال ‘مقياس الرسم’ (Scale). رسم سهمين بنفس الطول لتمثيل قوتين مختلفتين يؤدي إلى نتائج كارثية في الحسابات الهندسية. الخطأ الثاني هو عدم تحديد ‘النظام المرجعي’ (Reference Frame)؛ فبدون تحديد محور سينات وصادات (X and Y)، يفقد الاتجاه معناه الفيزيائي.

التحليل الرياضي مقابل الرسم الهندسي

 بينما يوفر الرسم الهندسي فهماً بصرياً عميقاً، يوفر التحليل الرياضي (باستخدام الجيب وجيب التمام) دقة رقمية. المصمم الناجح هو من يجمع بين الاثنين؛ يستخدم الرسم ليتخيل المشهد ويتأكد من منطقية الحل، ويستخدم الحسابات للوصول إلى الدقة النهائية المطلوبة في التصنيع أو البناء.

التكنولوجيا الحديثة ورسم المتجهات

 اليوم، تقوم برمجيات مثل AutoCAD و MATLAB و SolidWorks بتحويل المتجهات من رسومات يدوية إلى نماذج حاسوبية فائقة الدقة. هذه الأدوات تعتمد في جوهرها على نفس القواعد التي نناقشها: طريقة المثلث ومتوازي الأضلاع، لكنها تنفذها في فضاءات ثلاثية الأبعاد معقدة للغاية.

تاريخ تطور الفكر المتجهي

 لم تكن المتجهات دائماً جزءاً من الفيزياء. قديماً، كان يتم التعامل مع القوى كقيم منفصلة. تطلب الأمر قروناً من تطور الرياضيات، بدءاً من أعمال ديكارت في الإحداثيات وصولاً إلى كواتيرنيونات هاميلتون، ليظهر نظام المتجهات الذي نعرفه اليوم، والذي بسط قوانين الفيزياء من صفحات من المعادلات إلى رسومات بسيطة وعبقرية.

في ختام هذه الجولة الموسوعية، رسم المتجهات ليس مجرد تمرين أكاديمي، بل هو لغة تترجم القوى الخفية إلى حقائق مرئية. لقد رأينا كيف يتحول سهم بسيط إلى أداة تحليلية جبارة مكنت البشرية من تشييد الجسور وتوجيه الصواريخ وفهم حركة الأجسام. تذكر أن الفيزياء لا تقتصر على الأرقام، بل تعتمد على العلاقات المكانية والاتجاهات. إتقانك لهذه المهارة هو خطوتك الأولى للتفكير كفيزيائي حقيقي يدرك القوى التي تحرك عالمنا ويوجهها نحو الابتكار والبناء.

المصادر والمراجع العلمية

• University Physics with Modern Physics by Young and Freedman
• Fundamentals of Physics by Halliday, Resnick, and Walker
• Principles of Mechanics by Synge and Griffith
• The Feynman Lectures on Physics – Vol 1
• Engineering Mechanics: Statics by R.C. Hibbeler

جاهز لنقل معرفتك للمستوى التالي؟

ابدأ الآن بتطبيق ما تعلمته! أحضر مسطرة ومنقلة، وحاول رسم القوى المؤثرة على جسم في منزلك. إن الممارسة اليدوية هي الطريق الوحيد لتحويل النظرية إلى خبرة عملية راسخة.
